کابل‌های برق عایق‌دار و روکش دار مسی زره‌دار STA چند هسته‌ای ولتاژ پایین

کابل‌های برق 0.6/1 کیلوولتی STA زره‌دار مسی چند هسته‌ای با عایق و روکش برق (CU/PVC/STA/PVC) با استاندارد IEC 60502‑1 مطابقت دارند. این کابل با هادی مسی لخت کلاس 2 ساخته شده است (هادی مس جامد کلاس 1 برای اندازه های کمتر از 6 میلی متر مربع در صورت درخواست اختیاری است)، عایق PVC، زره نواری دوبل فولادی (STA) و غلاف بیرونی PVC، مقاومت بالایی در برابر فشار و ضربه مکانیکی خارجی ارائه می دهد. این کابل برق زره‌دار STA که برای نصب ثابت مناسب است، می‌تواند در زمین دفن مستقیم، ترانشه‌های کابل و کانال‌های زیرزمینی برای تأسیسات صنعتی، ساختمان‌های شهری، برق کمکی حمل‌ونقل ریلی و توزیع ساختمان‌های تجاری قرار گیرد. درجه حرارت کارکرد مداوم 70 درجه سانتیگراد است، با شناسایی هسته از قوانین کدگذاری رنگ IEC60445/HD-308-S2.

کابل Taitong، یک تامین کننده قابل اعتماد کابل در چین، که دارای 5 کارخانه در چین است، سفارشات عمده را به قیمت کارخانه ارائه می دهد. پیکربندی های هسته چندگانه در دسترس هستند. ما از الزامات سفارشی پشتیبانی می کنیم و برای صدور گواهینامه محلی، خدمات رسانی به خریداران پروژه، پیمانکاران EPC، عمده فروشان و توزیع کنندگان برق در سراسر جهان، کمک فنی ارائه می دهیم.

CU/PVC/PVC-bedding/STA/PVC-0.6/1kV

HD 603: NYBY‑STA، NYBY-SWA

(در صورت نیاز به رعایت HD603S1A3، لطفاً این را به وضوح در مشخصات خود ذکر کنید.)

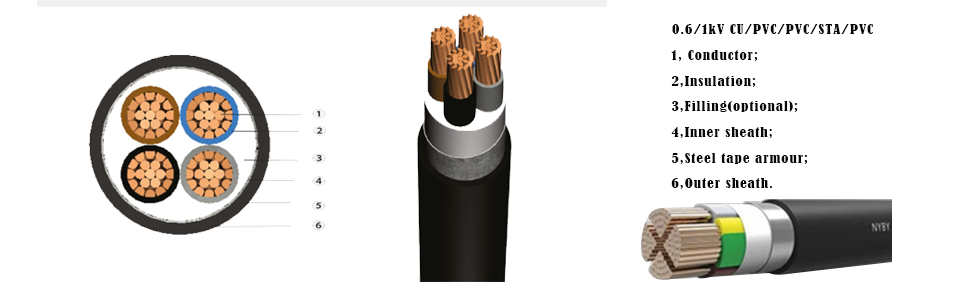

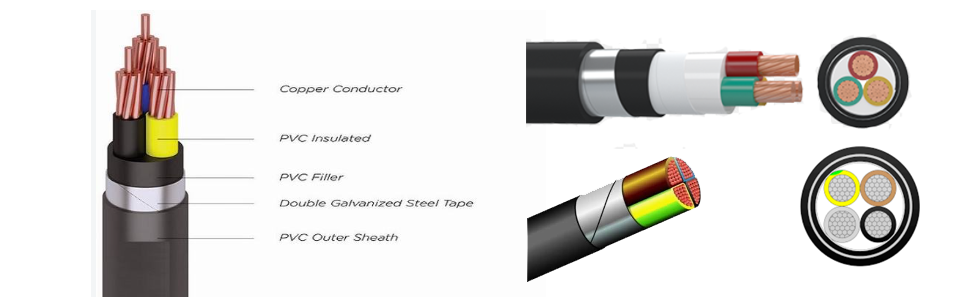

ساخت و ساز (از درونی به بیرونی)

---

1، هادی: هادی مسی Class2 ساده آنیل شده به IEC60228 (رسانای جامد کلاس 1 نیز به عنوان یک گزینه موجود است.)

2، عایق: عایق PVC-A مطابق با IEC-60502-1

3، هسته های عایق بندی شده با پرکننده های غیر رطوبت سنجی (اختیاری)

4، ملافه: ملافه PVC اکسترود شده

5، زره: زره نواری فولادی دو گالوانیزه (DSTA/STA)

6، روکش: غلاف بیرونی PVC اکسترود شده، نوع ST2

کاربردهای کابل های برق 0.6/1 کیلو ولت مسی زره ​​پوش چند هسته ای STA با عایق پی وی سی و روکش دار

---

این کابل زرهی زرهی STA (نوار فولادی دوگانه) مسی 2-5 هسته‌ای ولتاژ پایین با عایق PVc برای نصب طرح‌بندی ثابت طراحی شده است. زره نواری فولادی گالوانیزه دولایه مقاومت فوق العاده ای در برابر له شدن، ضد ضربه و محافظت در برابر جوندگان ارائه می دهد. این به طور گسترده ای برای تخمگذار مستقیم زیرزمینی، ترانشه های کابل، کانال های زیرزمینی، تونل ها و گالری های لوله استفاده می شود.

این کابل پی وی سی زرهی LV STA برق ماشین آلات کارخانه های صنعتی، زیرساخت های شهری، شبکه برق زیرزمینی مناطق مسکونی، مدارهای کمکی حمل و نقل ریلی، توزیع برق زیرزمین و انتقال نیرو در فضای باز را تامین می کند. (برای نصب تحت بار کششی سنگین مناسب نیست).

رنگ عایق هسته: شناسایی مطابق با HD 308 S2. سبز/زرد برای هادی محافظ طبق استاندارد IEC 60445. (شکل زیر را ببینید)

---

رنگ های عایق و غلاف بیرونی به صورت سفارشی در دسترس هستند

مزایای اصلی کابل‌های برق روکش‌دار PVC با ولتاژ پایین روتختی PVC عایق‌شده با نوار فولادی دوبل زره پوش PVC (600/1000 ولت)

---

1، حفاظت مکانیکی: زره نواری فولادی (STA) از آسیب ناشی از خرد شدن، ضربه یا جوندگان جلوگیری می کند.

2، پایداری ثابت: طراحی مس چند هسته ای، بارهای ولتاژ پایین پایدار و مداوم را به طور موثر اداره می کند.

3، مقاومت در برابر محیط زیست: غلاف بیرونی PVC در برابر رطوبت، هوا و قرار گرفتن در معرض مواد شیمیایی خفیف در هنگام استفاده در خارج از منزل مقاومت می کند.

مشخصات فنی کابل های برق چند هسته ای Cu PVC STA PVC 0.6/1kV LV

---

سازه‌های سفارشی در دسترس برای کابل‌های برق عایق‌شده و روکش‌دار مسی چند هسته‌ای زره‌دار STA با ولتاژ پایین

---

ساخت لایه پایه:

هادی مسی + عایق PVC-A + ملافه + زره نواری فولادی STA + غلاف بیرونی

توجه: میدان‌های مغناطیسی داخل کابل‌های چند هسته‌ای با یکدیگر مقابله می‌کنند، بنابراین گرمایش شدید جریان گردابی رخ نمی‌دهد، و زره‌های نواری فولادی STA را برای طرح‌بندی‌های چند هسته‌ای مناسب می‌سازد.

گزینه های غلاف بیرونی (قابل انتخاب سفارشی)

1، غلاف ST2-PVC (گزینه استاندارد کارخانه، برای مکان های داخلی، ترانشه های کابل و ساختمان های معمولی)

2، غلاف پلی اتیلن ST7-PE: طراحی شده برای دفن مستقیم در وحشی، خاک مرطوب و شرایط هوای آزاد، دارای عملکرد ضد آب، مقاوم در برابر پیری و مقاوم در برابر دمای پایین

3، ST8-LSZH غلاف کم دود صفر هالوژن: در پروژه های شلوغ مناطق عمومی مانند تونل ها، متروها و مراکز خرید استفاده می شود.

تعیین کامل سازه ها

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

گزینه های جایگزینی زره

1، زره نواری فولادی STA (استاندارد، خوب در تحمل بار فشاری برای دفن زیرزمینی)

2، زره سیم فولادی ظریف SWA برای سناریوهایی که هم به مقاومت در برابر فشار و هم مقاومت در برابر کشش نیاز دارند

3، زره فولادی ضخیم سنگین برای شرایط تخمگذار با فشار بالا

4، زره سیم آلومینیومی AWA برای نیازهای سبک وزن و مقاوم در برابر خوردگی

سفارشی سازی نوع هادی

1، هادی مس جامد کلاس 1 برای نصب ثابت

2، هادی مسی رشته ای فشرده کلاس 2 (استاندارد عمومی کارخانه)

3، هادی مسی رشته ای انعطاف پذیر کلاس 5 برای سیم کشی تجهیزات اغلب خم می شود

4، هادی آلومینیومی اختیاری

ارتقاء مواد عایق

1، عایق PVC-A (نسخه پایه، با دمای عملیات طولانی مدت 70 ℃)

2، عایق پلی اتیلن متقاطع XLPE (دمای کاری 90 درجه سانتیگراد و ظرفیت حمل جریان بالاتر)

ملافه داخلی قابل تنظیم

1، ملافه استاندارد از مواد PVC استفاده می کند.

2، ملافه PE یا LSZH برای مطابقت با مواد غلاف بیرونی در دسترس است.

لایه محافظ الکترومغناطیسی اختیاری

محافظ نوار مسی اختیاری که بین عایق و بستر نصب می شود تا از تداخل الکترومغناطیسی صنعتی اینورترها و دستگاه های کنترل جلوگیری کند.

مثال: Cu/PVC-Shield/STA/PE

طرح‌بندی‌های ترکیبی چند هسته‌ای

پیکربندی‌های ۲ هسته‌ای، ۳ هسته‌ای، ۴ هسته‌ای، ۵ هسته‌ای، ۳+۱ هسته‌ای، ۳+۲ هسته‌ای، ۴+۱ هسته‌ای

غلاف بیرونی کاربردی اصلاح شده ویژه

غلاف سفارشی برای عملکرد ضد شعله، مقاوم در برابر آتش، مقاوم در برابر UV، مقاوم در برابر روغن، ضد موریانه، مقاوم در برابر سرما و عملکرد ضد خوردگی

دلایل سفارش انبوه کابل از کابل Taitong؟

---

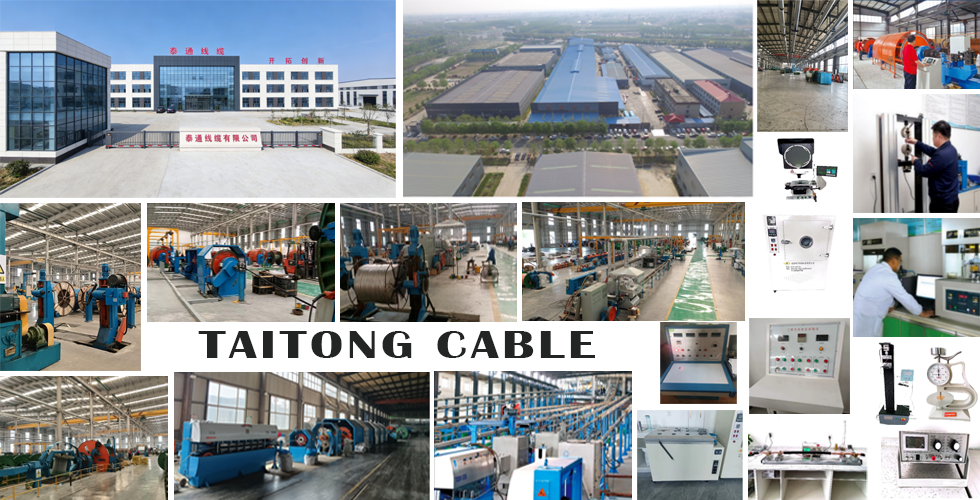

کابل Taitong به عنوان یک تولید کننده سیم و کابل در مقیاس بزرگ در چین، از سال 2002، لوازم کابل را برای پروژه های معروف در مقیاس بزرگ و ایجاد مشارکت های تعاونی قابل اعتماد بلند مدت ارائه کرده است. ما تجربه غنی در تجارت بین المللی خارج از کشور و خدمات خرید انبوه جمع آوری کرده ایم. ما با پشتیبانی پنج کارخانه تولید مستقل و بیش از 30 شعبه در سراسر مناطق، کالاهای کابلی درجه یک و خدمات متفکرانه یک مرحله ای را برای خریداران جهانی عرضه می کنیم.

کارخانه ما صلاحیت های معتبر مجموعه کاملی از جمله مدیریت کیفیت ISO-9001، مدیریت محیط زیست ISO-14001، گواهینامه های ایمنی-بهداشت شغلی ISO-45001، انطباق با CE و تاییدیه های تست نوع شخص ثالث را به دست آورده است. همه کابل های ما کاملاً با مشخصات بین المللی IEC، HD، VDE و سایر استانداردهای منطقه ای مطابقت دارند.

ما با پشتوانه ظرفیت تولید قوی، آماده سازی سریع انبار را برای پروژه های مهندسی برق در سراسر جهان، ساخت و ساز کارخانه، توسعه مناطق مسکونی، زیرساخت های شهری-مدنی و تاسیسات انبار در مقیاس بزرگ تضمین می کنیم. کابل های سری کامل ما با ولتاژ کمتر از 35 کیلو ولت نیازهای استاندارد بین المللی را برآورده می کنند. کابل‌های برق عایق‌دار و روکش دار مسی چند هسته‌ای زره‌دار STA، از جمله سری NYBY، در میان محصولات شاخص ما برای خرید عمده قرار می‌گیرد. با تیم های فروش کارکشته و استحکام صنعتی جامد، ما تامین کننده بلندمدت قابل اعتماد شما برای خرید کابل با حجم بالا هستیم.
