چرا شبکه های برق کابل های زره ​​پوش آلومینیومی 0.6/1kV

خلاصه:در توسعه پارک‌های صنعتی، شبکه‌های جمع‌آوری انرژی‌های تجدیدپذیر و حلقه‌های توزیع تجاری، متعادل کردن بودجه نصب با حفاظت شدید زیرزمینی ضروری است. کابل های برق زره پوش آلومینیومی به عنوان ستون فقرات برای شبکه های برق کم ولتاژ دفن مستقیم عمل می کنند. این مقاله مهندسی لایه داخلی، مکانیسم‌های محافظت از نوار فولادی دوگانه و مزایای هزینه را که خطوط زره‌دار آلومینیومی چند هسته‌ای را به مشخصات برتر برای خرید پروژه‌های بین‌المللی تبدیل می‌کند، بررسی می‌کند.

فهرست مطالب

مقدمه

معماری ساختاری کابل های آلومینیومی زرهی چند هسته ای 0.6/1 کیلوولت

دو زره فولادی نواری: ایمن اجراهای ابزار مستقیم دفن

هادی های آلومینیومی: به حداکثر رساندن بازگشت سرمایه در زیرساخت های مقیاس بزرگ

سناریوهای کاربردی اولیه در پروژه های قدرت جهانی

سفارشی سازی مستقیم کارخانه و امنیت منبع یابی

مقدمه

شبکه های تغذیه کننده الکتریکی زیرزمینی در معرض خطرات مکانیکی ثابت قرار دارند. ترانشه‌های دفن مستقیم، فشرده شدن خاک، ضربه‌های فیزیکی تصادفی در حین حفاری، و نفوذ جوندگان زیرزمینی را تجربه می‌کنند. علاوه بر این، در شبکه های توزیع ثانویه مسافت طولانی، استفاده از کابل های مسی سنگین سنتی به طور قابل توجهی هزینه های مواد خام و هزینه های حمل و نقل را افزایش می دهد.

برای حل این چالش های فنی و بودجه ای،کابل تایتونگکابل های برق زره پوش آلومینیومی چند هسته ای 0.6/1kV با کارایی بالا تولید می کند. کابل‌های ما با ترکیب هادی‌های آلومینیومی رشته‌ای با رسانایی بالا با زره‌های فلزی سنگین، امنیت مکانیکی و کارایی طولانی‌مدت عملیاتی را به پیمانکاران جهانی ارائه می‌کنند.

معماری ساختاری کابل های آلومینیومی زرهی چند هسته ای 0.6/1 کیلوولت

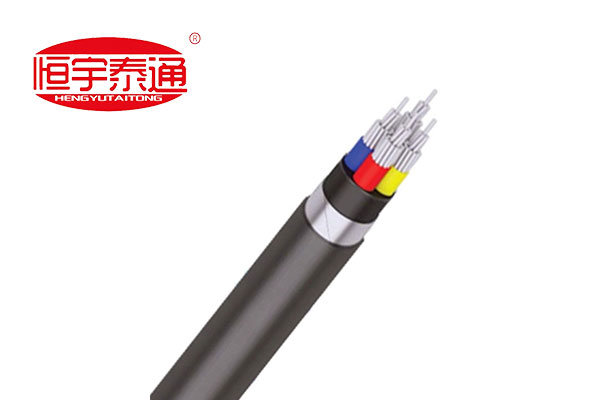

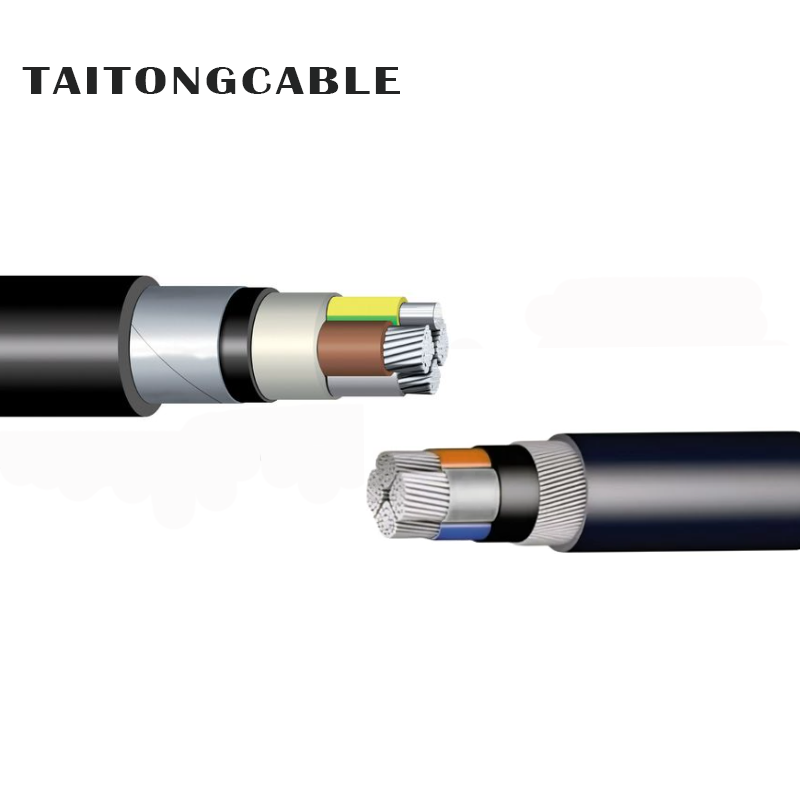

سطح مقطع چند لایه کابل برق آلومینیومی زره ​​پوش فولادی محافظت مکانیکی و الکتریکی کاملی را فراهم می کند:

هادی های آلومینیومی رشته ای (کلاس 2):ساخته شده از سیم های آلومینیومی الکتریکی با خلوص بالا که به طور محکم به هم متصل شده اند تا ظرفیت جریان پایدار، وزن کم و قابلیت اطمینان اتصال ترمینال بالا را تضمین کنند.

عایق فاز با کد رنگی:عایق ممتاز XLPE یا PVC که به دور هر هسته با رنگ های استاندارد (قرمز، زرد، آبی و غیره) پیچیده شده است تا از شناسایی فاز بدون خطا در هنگام نصب سایت اطمینان حاصل شود.

ملافه داخلی اکسترود شده / غلاف بالشتک:بر روی مجموعه هسته داخلی برای محافظت از عایق های فاز از لبه های فلزی تیز در طول فرآیند زره پوش تشکیل شده است.

زره نواری فولادی دوبل (DSTA):نوارهای فولادی مارپیچ همپوشانی که در اطراف ماتریس هسته پیچیده شده اند تا فشارهای له شده شعاعی بالا را جذب کنند و از سوراخ شدن کابل یا ابزار فیزیکی یا سنگ جلوگیری کنند.

غلاف بیرونی محافظ سنگین:ژاکت PVC یا PE مقاوم در برابر روغن، تثبیت شده در برابر اشعه ماوراء بنفش که از نفوذ رطوبت، خوردگی اسیدی خاک و تخریب محیط جلوگیری می کند.

دو زره فولادی نواری: ایمن اجراهای ابزار مستقیم دفن

چرا مشاوران زیرساخت مشخص می کنندکابل های زره ​​پوش نوار فولادی (DSTA).مانند سری YJLV22/VLV22 برای شبکه های ثانویه ولتاژ پایین؟

1. حذف مجراهای خارجی گران قیمت:کابل های بدون زره زمانی که در زیر زمین دفن می شوند نیاز به کانال های PVC یا بتنی سنگین دارند. طرح‌های زرهی نوار فولادی را می‌توان مستقیماً در ترانشه‌های زیرزمینی قرار داد و هزینه‌های حفاری و لوله‌کشی را به شدت کاهش داد.

2-دفاع شدید در برابر ضربه و شکست:فشار سنگین زیر خاک، ته نشین شدن سنگ یا وسایل نقلیه ای که از بالای سر عبور می کنند می توانند کابل های پلاستیکی نرم را تغییر شکل دهند. نوارهای فولادی دوبل ضربه فیزیکی را جذب می‌کنند، یکپارچگی هسته ساختاری را حفظ می‌کنند و از اتصال کوتاه فاز به فاز جلوگیری می‌کنند.

3. حفاظت از آفات زیرزمینی:موریانه ها، گوفرها و جوندگان به طور منظم از پوشش های پلیمری استاندارد می جوند. مانع فولادی فلزی غیر قابل نفوذ از آسیب بیولوژیکی جلوگیری می کند و طول عمر شبکه زیرزمینی را بیش از 30 سال افزایش می دهد.

هادی های آلومینیومی: به حداکثر رساندن بازگشت سرمایه در زیرساخت های مقیاس بزرگ

بودجه مواد خام امکان سنجی پروژه را دیکته می کند. با استفاده ازهادی های آلومینیومی رشته ایبه جای مس، مزایای اقتصادی تعیین کننده ای به همراه دارد:

صرفه جویی قابل توجه در هزینه:آلومینیوم رسانایی استثنایی به ازای هر دلار ارائه می‌کند و به پیمانکاران EPC اجازه می‌دهد تا هزینه مواد کابل را به میزان قابل توجهی در طول مایل‌های توزیع گسترده کاهش دهند.

وزن حمل سبک تر:وزن کاهش یافته آلومینیوم کشیدن سینی کابل را ساده می کند، ساعات کار نصب را کاهش می دهد و هزینه های حمل و نقل کانتینری برای تحویل به خارج از کشور را کاهش می دهد.

سناریوهای کاربردی اولیه در پروژه های قدرت جهانی

به لطف تعادل قدرت، حفاظت و مقرون به صرفه بودن، سری‌های آلومینیومی زره‌دار Taitong Cable به طور گسترده در مناقصه‌های پروژه‌های بزرگ بین‌المللی به کار گرفته می‌شوند:

نیروگاه های خورشیدی و بادی:انتقال خروجی ولتاژ پایین از ایستگاه‌های اینورتر به واحدهای ترانسفورماتور تقویت‌کننده در زمین‌های وسیع در فضای باز.

مجتمع های صنعتی و کارخانه های شیمیایی:مسیریابی برق ثانویه در امتداد ترانشه های کابل در فضای باز و کانال های زیرزمینی در معرض بارهای سنگین ماشین آلات.

شبکه های فرعی تجاری و مسکونی:اتصال پست‌های ترانسفورماتور اصلی به تابلوهای توزیع ساختمان فردی در توسعه توسعه‌های حومه شهر.

سفارشی سازی مستقیم کارخانه و امنیت منبع یابی

تدارکات زیرساخت بین‌المللی اجازه تحمل صفر برای حفره‌های عایق یا شکاف‌های زرهی را می‌دهد. هر لات تولیدی باید با استانداردهای معتبر بین المللی از جمله IEC 60502-1 و BS 5467 مطابقت داشته باشد.

درکابل تایتونگ، ما از اجرای پروژه شما از طریق یک مدل تولید سفارشی 100٪ مستقیم کارخانه پشتیبانی می کنیم. ما اقلام از پیش ساخته شده و قدیمی ترخیص انبار را فشار نمی دهیم. درعوض، ما هر دسته از کابل‌های برق آلومینیومی زره‌دار را به‌طور سفارشی تولید می‌کنیم تا مستقیماً با صورت‌حساب مقادیر دقیق پروژه شما (BOQ) همراستا شوند - کالیبره کردن مقطع هادی (16 میلی‌متر مربع تا 500 میلی‌متر مربع)، ترکیب‌های چند هسته‌ای (3 هسته، 4 هسته، 3+1، ضخامت 3+2، 3+1، ضخامت 4+1، بازوی ویژه، 3+2، 3+1، بازوی ویژه، 3+2 و 1+3) برای مطابقت با نیازهای شبکه ملی محلی شما.

همین امروز با بخش مهندسی توزیع برق ما تماس بگیریدبرای درخواست گواهینامه های آزمایش نوع مجاز، طرح های بعدی سفارشی، یا دریافت تخمین هزینه مستقیم و مستقیم کارخانه برای مناقصه شبکه آینده خود!
