چرا شبکه های برق کابل های آلومینیومی زره ​​پوش 4 هسته ای؟

خلاصه: در توسعه تاسیسات صنعتی، شبکه های جمع آوری نیروگاه های خورشیدی و شبکه های توزیع ساختمان های تجاری، متعادل کردن دوام دفن مستقیم با بودجه های تدارکاتی محدود یک اولویت مهندسی کلیدی است. کابل های برق آلومینیومی زره ​​پوش 4 هسته ای (سری YJLV22 / 0.6/1kV) به عنوان یک راه حل انتقال با قابلیت اطمینان بالا برای شبکه های ثانویه ولتاژ پایین عمل می کنند. این مقاله فنی طراحی چند لایه، مکانیک زره نوار فولادی دوگانه و مزایای هزینه ای را که کابل های برق آلومینیومی 4 هسته ای را به بهترین انتخاب برای مناقصه های زیرساخت بین المللی تبدیل می کند، تجزیه و تحلیل می کند.

فهرست مطالب

مقدمه

معماری سازه کابل های آلومینیومی زرهی 4 هسته ای

دو زره فولادی نواری: ابزار حفاظتی مستقیم دفن

طراحی 4 هسته ای: ساده سازی برق سه فاز ولتاژ پایین

مزایای هزینه هادی های آلومینیومی رشته ای

سناریوهای کاربردی اولیه در شبکه های برق منطقه ای

سفارشی سازی مستقیم کارخانه و امنیت منبع یابی

مقدمه

خطوط توزیع برق فشار ضعیف زیرزمینی تحت فشار فیزیکی سنگینی قرار دارند. ترانشه های زیرزمینی کابل های غیر زره پوش را در معرض حرکت خاک، نیروهای تراکم، لبه های تیز سنگ و نفوذ احتمالی جوندگان قرار می دهند. علاوه بر این، مشخص کردن هادی های مسی در طول دهانه های توزیع طولانی به طور قابل توجهی هزینه های مواد خام و هزینه های حمل و نقل را افزایش می دهد.

برای حل این موانع نصب، کابل تایتونگ کابل های برق زره پوش آلومینیومی با نوار فولادی 4 هسته ای 0.6/1 کیلوولت ممتاز تولید می کند. کابل‌های ما با جفت‌کردن هادی‌های آلومینیومی رشته‌ای با رسانایی بالا با زره‌های نواری فولادی مقاوم، استحکام مکانیکی قابل اعتماد و تحویل مداوم نیرو را برای پیمانکاران جهانی تأمین می‌کنند.

معماری سازه کابل های آلومینیومی زرهی 4 هسته ای

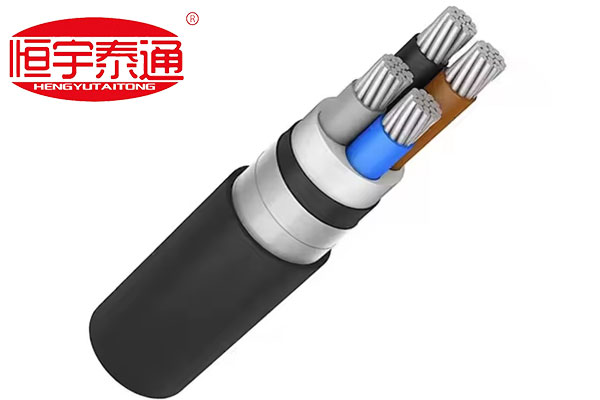

نگاهی دقیق به مقطع کابل برق زره‌دار آلومینیومی 4 هسته‌ای، مهندسی لایه‌ای آن را نشان می‌دهد که برای شرایط سخت زیرزمینی ساخته شده است:

هادی‌های آلومینیومی رشته‌ای فشرده: از سیم‌های آلومینیومی الکتریکی با خلوص بالا تشکیل شده‌اند که به طور محکم به قطر کابل پایین‌تر متصل شده‌اند و در عین حال هدایت الکتریکی بهینه را تضمین می‌کنند.

عایق رنگی XLPE/PVC:عایق فاز با کد رنگی (به عنوان مثال، قهوه ای، آبی، سیاه، خاکستری) که امکان شناسایی دقیق فاز و اتصال ترمینال ساده را در طول نصب سایت فراهم می کند.

بستر داخلی اکسترود شده:لایه بالشتک محافظ داخلی صاف که روی بسته اصلی هسته مونتاژ شده پیچیده شده است تا از آسیب اصطکاک زره جلوگیری شود.

زره نواری فولادی دوبل (DSTA):نوارهای زرهی فولادی مارپیچ روی هم قرار گرفته اند که به طور ایمن در اطراف بستر داخلی پیچیده شده و ضربه های خارجی سنگین و فشار شعاعی را جذب می کند.

غلاف بیرونی ضد آب و هوا:روکش بیرونی PVC یا پلی اتیلن مقاوم در برابر اشعه ماوراء بنفش مقاوم در برابر رطوبت خاک، خوردگی اسیدی و سایش سطح.

دو زره فولادی نواری: ابزار حفاظتی مستقیم دفن

چرا مشاوران پروژه و پیمانکاران EPC زره نواری فولادی دوبل (DSTA) را برای نصب کابل های زیرزمینی مشخص می کنند؟

1. سازگاری مستقیم با دفن:کابل‌های زره‌دار نیاز به لوله‌های مجرای بتنی یا PVC خارجی گران‌قیمت را از بین می‌برند و امکان نصب مستقیم در ترانشه‌های زمین باز و کاهش هزینه‌های کل ساخت و ساز را فراهم می‌کنند.

2-مقاومت شدید در برابر له شدن و ضربه:نشست زیر خاک و وسایل نقلیه سنگینی که از بالای سر عبور می کنند نیروی عمودی پیوسته اعمال می کنند. نوارهای فولادی دوبل از هادی های داخلی در برابر تغییر شکل و سوراخ شدن فیزیکی محافظت می کند.

3. دفاع از آفات زیرزمینی:جوندگان و آفات حفاری اغلب از طریق پلیمرهای نرم بیرونی می جوند. لایه نوار فولادی یک مانع فیزیکی غیر قابل نفوذ ایجاد می کند که طول عمر خط را بیش از 30 سال افزایش می دهد.

طراحی 4 هسته ای: ساده سازی برق سه فاز ولتاژ پایین

پیکربندی 4 هسته ای به طور خاص برای شبکه های توزیع سه فاز چهار سیمه (3 Ph+N) طراحی شده است:

توزیع فاز متوازن:دارای هادی سه فاز به همراه یک هادی خنثی با اندازه کامل در یک بسته کابلی.

طرح بندی ساده شده:کار کابل کشی و فضای سینی کابل را در مقایسه با کابل های چند هسته ای کاهش می دهد.

مزایای هزینه هادی های آلومینیومی رشته ای

قیمت گذاری مواد خام به طور قابل توجهی بر دوام زیرساخت ها تأثیر می گذارد. استفاده از هادی های آلومینیومی رشته ای به جای مس، مزایای اقتصادی واضحی را به همراه دارد:

صرفه جویی در سرمایه قابل توجه:آلومینیوم ظرفیت حمل قدرت عالی را با کسری از هزینه مواد مس ارائه می‌کند و به پیمانکاران امکان می‌دهد بودجه پروژه را در فواصل توزیع طولانی‌تر گسترش دهند.

کاهش وزن حمل و نقل و جابجایی:ویژگی سبک وزن آلومینیوم کشیدن سینی کابل را ساده می کند، ساعات نیروی کار نصب را کاهش می دهد و بارگیری کانتینری را برای حمل و نقل خارج از کشور بهینه می کند.

سناریوهای کاربردی اولیه در شبکه های برق منطقه ای

به لطف دوام ساختاری و کارایی بالا، خطوط آلومینیوم زرهی زرهی Taitong Cable به طور گسترده در مناقصه های جهانی ارائه می شود:

شبکه های مجموعه نیروگاه های خورشیدی و بادی:انتقال برق AC ولتاژ پایین از ترانسفورماتورهای افزایش دهنده به هاب های توزیع اصلی در سراسر میدان های خورشیدی گسترده.

مجتمع های صنعتی و تجاری:مسیریابی فیدرهای اصلی زیرزمینی که ترانسفورماتورهای برق اصلی را به تابلوهای توزیع کارخانه متصل می کند.

مناقصات توسعه شبکه حومه شهر:جایگزینی خطوط هوایی شکننده با شبکه‌های زرهی مدفون برای جلوگیری از قطع برق مرتبط با آب و هوا در مناطق مسکونی در حال رشد.

سفارشی سازی مستقیم کارخانه و امنیت منبع یابی

مناقصه های کاربردی فضایی را برای حفره های عایق، واریانس هادی یا شکاف های زرهی باقی نمی گذارد. قراردادهای تدارکات جهانی مستلزم رعایت دقیق پارامترهای شناخته شده، از جمله IEC 60502-1 و BS 5467 است.

درکابل تایتونگ، ما از اجرای پروژه شما از طریق یک مدل تولید سفارشی 100٪ مستقیم کارخانه پشتیبانی می کنیم. ما اقلام از پیش ساخته شده و قدیمی ترخیص انبار را فشار نمی دهیم. درعوض، ما هر دسته از کابل‌های آلومینیومی زره‌دار 4 هسته‌ای را به‌طور سفارشی تولید می‌کنیم تا مستقیماً با صورت‌حساب مقادیر دقیق پروژه شما (BOQ) مطابقت داشته باشد - کالیبراسیون مقطع هادی (16 میلی‌متر مربع تا 500 میلی‌متر مربع)، ضخامت عایق، پارامترهای زره، و مواد روکش بیرونی برای مطابقت با استانداردهای ملی محلی.

برای درخواست همین امروز با بخش مهندسی کابل برق ما تماس بگیریدگزارش‌های تست تایپ تأیید شده، نقشه‌های ابعادی سفارشی، یا قیمت‌های سریع و مستقیم کارخانه برای مناقصه برق آینده شما!
