کابل تخت مخصوص لاستیکی

2.1 محصول انواع کابل تخت با روکش لاستیکی ویژه

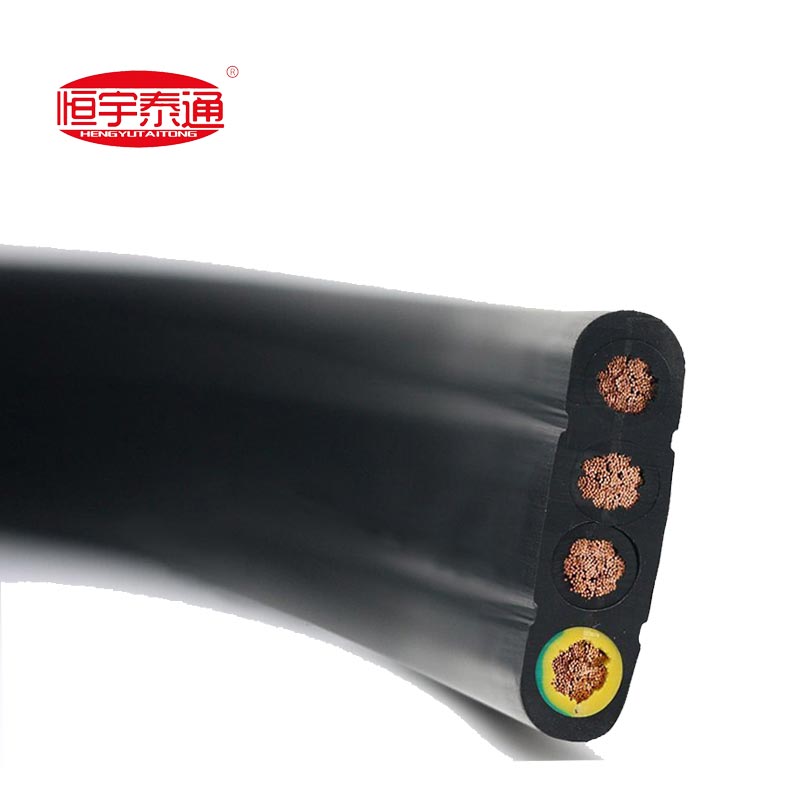

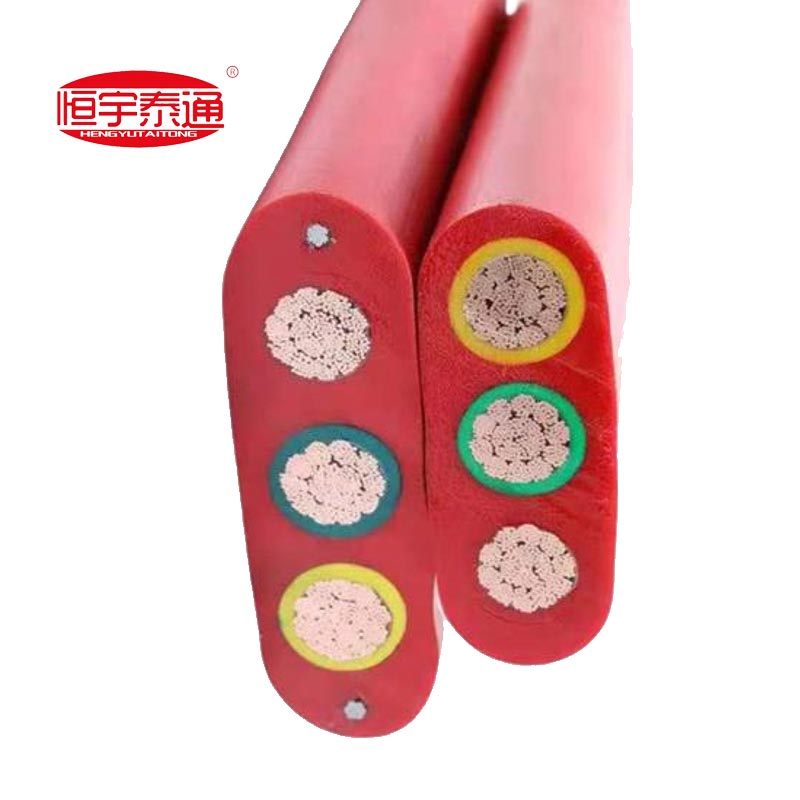

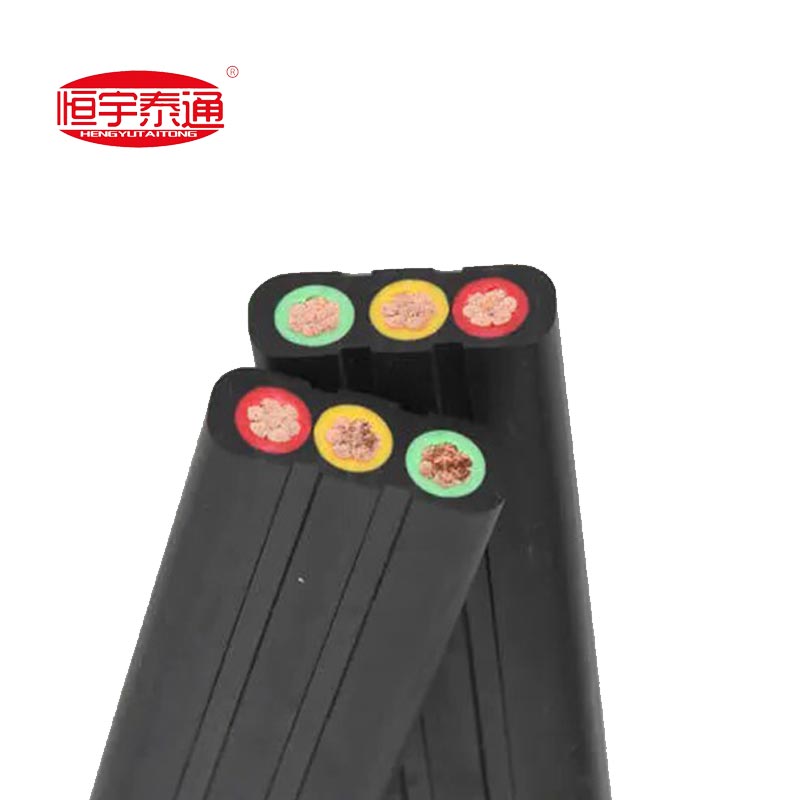

1. کابل انعطاف پذیر با روکش لاستیکی تخت
2. عایق PVC، کابل مسطح NBR با روکش
3. کابل لاستیکی تخت با محافظ قیطان مسی
4. کابل تخت با کارایی بالا با غلاف بیرونی پلی اورتان
5. کابل تخت چند هسته ای (8 تا 48 هسته) برای سیستم های کنترل جرثقیل

2.2 ساختار کابل مسطح با روکش لاستیکی ویژه

هادی: مس ریز آنیل شده چند رشته ای، مطابق با استاندارد IEC 60228 کلاس 5/6 یا VDE 0295 کلاس 5. رشته بسیار ریز برای انعطاف پذیری بالا.
عایق: EPR (لاستیک اتیلن پروپیلن) یا ترکیب خاص PVC. رنگی یا شماره گذاری شده برای شناسایی؛ سبز-زرد برای هسته زمین.

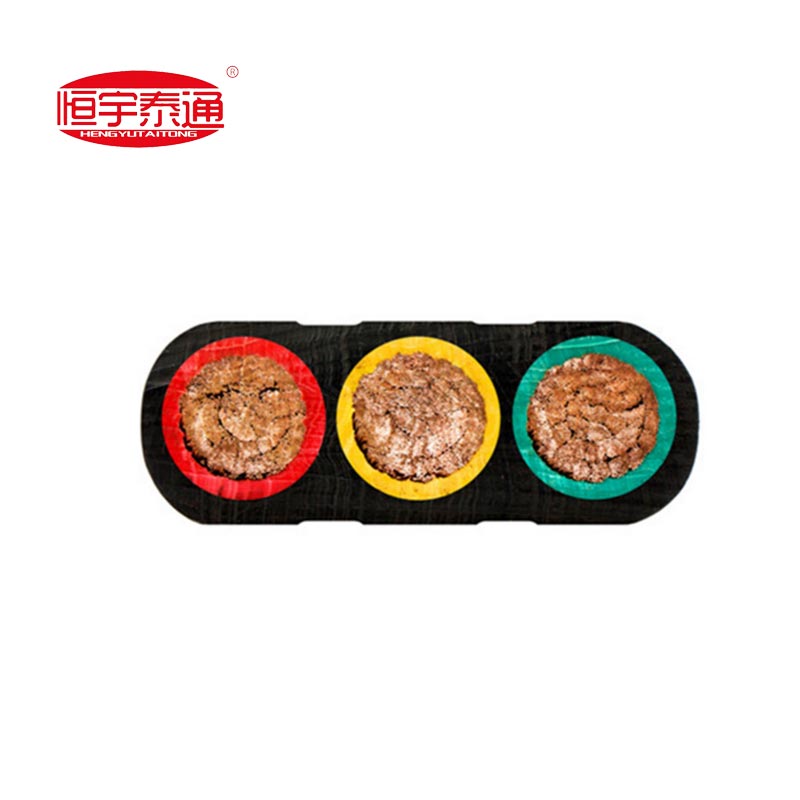

ترتیب هسته: چیدمان هسته موازی مسطح (خطی) یا کونکونشیال برای فشردگی و ضد پیچش.

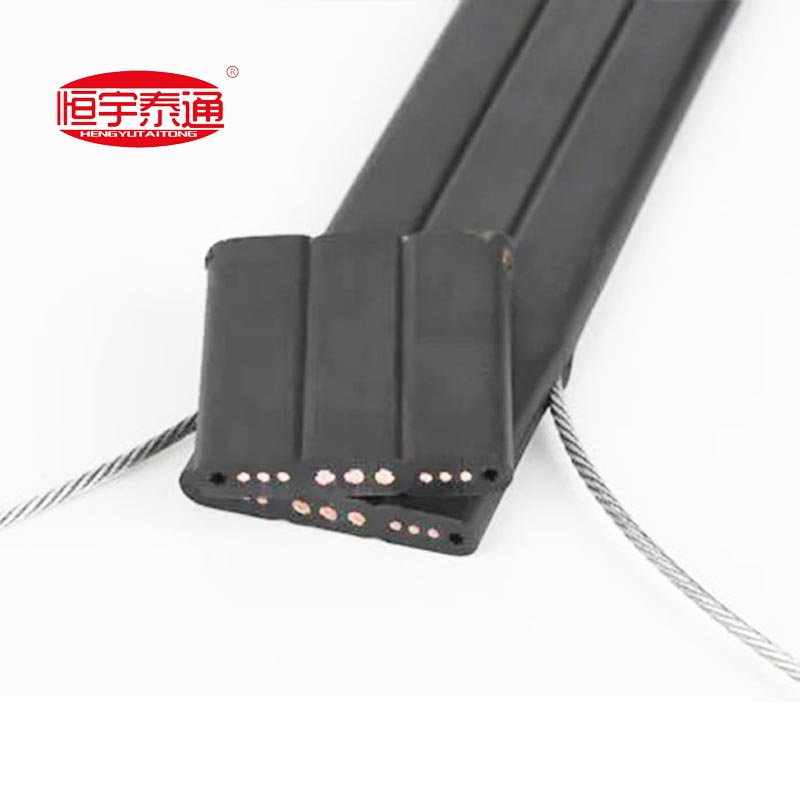

تقویت: دو سیم فولادی گالوانیزه تعبیه شده در دو طرف برای استحکام کششی، که برای سفر جرثقیل با دهانه طولانی حیاتی است.
محافظ: نوار مسی با چگالی بالا (چگالی محافظ بیش از 80٪) برای مقاومت در برابر تداخل الکترومغناطیسی.
غلاف بیرونی: NBR سنگین (لاستیک نیتریل)، CSM (پلی اتیلن کلروسولفوناته)، یا PUR (پلی اورتان)؛ مقاوم در برابر روغن، مقاوم در برابر سایش، مقاوم در برابر UV و مقاوم در برابر اسپری نمک.

3.1 رتبه بندی ولتاژ: 300/500V، 450/750V، 0.6/1kV (گریدهای صنعتی استاندارد).
3.2 محدوده دما: -40 درجه سانتیگراد تا +90 درجه سانتیگراد (عملکرد مداوم)؛ سفارشی تا -50 درجه سانتیگراد یا تا +120 درجه سانتیگراد در دسترس است.
3.3 شعاع خمشی: نصب ثابت: ضخامت کابل 5×; موبایل/مسافرت: ضخامت کابل 8-10×.
3.4 عمر خمشی: ≥1,000,000 چرخه؛ مدل های انعطاف پذیر بالا ≥ 5,000,000 چرخه.
3.5 استحکام مکانیکی: استحکام کششی ≥50MPa. مقاومت پارگی ≥25N/mm؛ مقاومت در برابر سایش ≥5000 سیکل اصطکاک.
3.6 مقاومت محیطی: مقاوم در برابر روغن، مقاوم در برابر اسید/قلیا، مقاوم در برابر اشعه ماوراء بنفش، مقاوم در برابر اسپری نمک. مناسب برای محیط های دریایی و بندری
3.7 بازدارندگی شعله: مطابق با IEC 60332-1، VDE 0472-804 Part B و UL 94 V-0/VW-1.
3.8 عملکرد الکتریکی: مقاومت عایق ≥10MΩ·km در 20 درجه سانتی گراد؛ ولتاژ تست 2500-3500 ولت AC به مدت 5 دقیقه بدون خرابی.

IEC 60227: کابل های عایق پلی وینیل کلرید با ولتاژ نامی تا 450/750 ولت.
IEC 60228: هادی کابل های عایق.
IEC 60332-1: آزمایش بر روی کابل های عایق در شرایط آتش سوزی - قسمت 1: آزمایش انتشار شعله عمودی برای یک سیم یا کابل عایق شده.
VDE 0295: هادی های مسی انعطاف پذیر برای کابل ها.
VDE 0482 / EN 50265-2-1: مشخصات کابل های انعطاف پذیر با روکش لاستیکی برای مصارف عمومی.
CE (LVD/RoHS): مطابقت با دستورالعمل ولتاژ پایین اتحادیه اروپا و محدودیت مواد خطرناک.

GB/T 5023.6: کابل های عایق پی وی سی با ولتاژ نامی تا و شامل 450/750 ولت – قسمت 6: کابل های آسانسور و کابل های تخت برای مصارف عمومی.
GB/T 12706: ولتاژ نامی 1kV (Um=1.2kV) تا 35kV (Um=40.5kV) کابل های برق اکسترود شده و لوازم جانبی.
GB/T 18380.1: آزمایش بر روی کابل های عایق شده در شرایط آتش سوزی - قسمت 1: آزمایش انتشار شعله عمودی برای یک سیم یا کابل عایق شده.
