چرا کابل های مقاوم در برابر آتش 0.6/1kV شبکه های ایمن را تامین می کنند

خلاصه:برای میدان‌های تجاری مدرن، پروژه‌های مسکونی در مقیاس بزرگ، و قطب‌های تولیدی، مسیریابی الکتریکی ایمن در برابر آتش غیرقابل مذاکره است.کابل هایی با عملکرد مقاوم در برابر آتشبه عنوان خطوط اصلی توزیع حیاتی عمل می کنند که ماشین آلات ضروری را در هنگام اضطرارهای آتش سوزی موضعی کار می کنند. این مقاله لایه‌های مواد داخلی، استانداردهای یکپارچگی مدار، و مزایای زره ​​ساختاری کابل برق استاندارد 0.6/1kV NH-VV22 را بررسی می‌کند و بینش روشنی را برای مدیران تدارکات بین‌المللی ارائه می‌دهد.

فهرست مطالب

مقدمه

لایه بندی ساختاری کابل های مقاوم در برابر آتش NH-VV22 0.6/1kV

حفظ یکپارچگی مدار: چگونه کابل های NH گرما را شکست می دهند

حفاظت مکانیکی دوگانه از زره نواری فولادی

سفارشی سازی مستقیم کارخانه و امنیت منبع یابی

مقدمه

هنگامی که یک آتش سوزی غیرمنتظره در یک ساختمان تجاری شلوغ یا تأسیسات صنعتی با تراکم بالا رخ می دهد، حفظ جریان مداوم برق اضطراری یک موضوع حیاتی و ایمنی است. اگر کابل های اصلی برق فوراً در اثر شوک حرارتی از کار بیفتند، تجهیزات اطفاء حریق، آسانسورهای نجات و شبکه های روشنایی حیاتی تاریک می شوند. سیم‌های برق استاندارد نمی‌توانند در معرض مستقیم شعله مقاومت کنند، به همین دلیل است که مشخصات مهندسی جهانی، کابل‌های تخصصی مقاوم در برابر آتش 0.6/1kV را برای حلقه‌های توزیع ثانویه حیاتی الزامی می‌کند.

برای حمایت از زیرساخت های ایمنی بالا در سراسر جهان،کابل تایتونگکابل های برق زره پوش مقاوم در برابر آتش با کارایی بالا تولید می کند. محصولات ما که برای دوام بیشتر رویدادهای حرارتی ساختاری شدید ساخته شده‌اند، حاشیه‌های ایمنی استثنایی و امنیت عملیاتی طولانی‌مدت شبکه را ارائه می‌کنند.

لایه بندی ساختاری کابل های مقاوم در برابر آتش 0.6/1kV NH-VV22

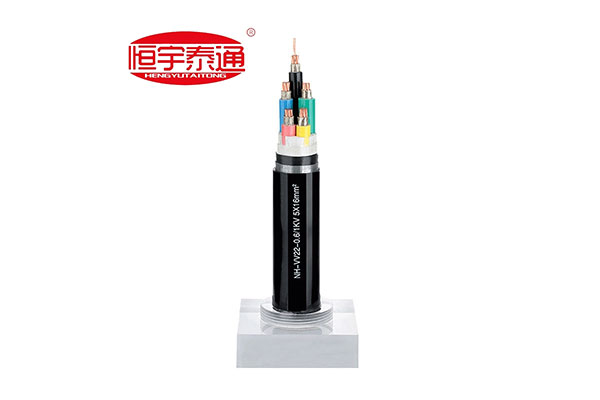

بررسی پیکربندی‌های استاندارد مانند کابل NH-VV22-0.6/1KV 5 X 16 mm2 نشان می‌دهد که طرح دفاعی چندلایه و سنگین طراحی شده برای عملکرد قابل اعتماد:

هادی های مسی با خلوص بالا:رشته ای از مس خالص با درجه الکتریکی برای تضمین رسانایی بسیار پایدار و جریان انرژی بهینه تحت عملیات روزانه با بار کامل.

سد نواری میکا مقاوم در برابر آتش:به طور مستقیم در اطراف هر هادی مسی پیچیده می شود. میکا به عنوان یک محافظ حرارتی معدنی عمل می کند که ذوب نمی شود و حتی در هنگام مواجهه با گرمای شدید تا دمای 1000 درجه سانتی گراد بسیار عایق باقی می ماند.

لایه عایق برتر:مواد PVC با دی الکتریک بالا که به طور منظم در اطراف هر هسته پیچیده شده است تا فازهای الکتریکی را در طول عملیات استاندارد روزانه جدا کند.

زره نواری فولادی دوبل (DSTA):نوارهای فولادی مارپیچی که به طور محکم در اطراف ماتریس هسته داخلی پیچیده شده اند، مقاومت بالایی در برابر له شدن در برابر فشارهای سنگین زیر خاک و ضربه های فیزیکی بیل ایجاد می کنند.

ژاکت بیرونی ضد شعله:یک غلاف PVC مقاوم که برای مقاومت در برابر ردیابی، پاشش روغن، اسیدهای شیمیایی خاک و نفوذ رطوبت طراحی شده است.

حفظ یکپارچگی مدار: چگونه کابل های NH گرما را شکست می دهند

چرا مدیران تدارکات جهانی، کابل‌های ضد حریق سری NH را به جای سیم‌های برق استاندارد انتخاب می‌کنند؟

1. مقاومت واقعی در برابر آتش (یکپارچگی مدار):بر خلاف کابل های معمولی مقاوم در برابر شعله که فقط از گسترش آتش جلوگیری می کنند اما در داخل ذوب می شوند، کابل های مقاوم در برابر آتش (NH) جریان الکتریکی فعال را حفظ می کنند. هسته های محافظ میکای ما طوری مهندسی شده اند که جریان کامل را به طور ایمن به مدت 90 تا 180 دقیقه مستقیماً در مناطق آتش سوزی شدید حفظ کنند.

2. پیکربندی 5 هسته ای متعادل:طراحی 5 x 16 mm2 دارای سه ویژگی مستقل است

خطوط فاز به همراه هادی های اختصاصی خنثی و زمین (PE) اختصاصی. این معماری جریان های فاز را متعادل می کند و یک مسیر زمینی فوری را فراهم می کند و از آسیب رساندن جریان های خطای خطرناک به تجهیزات پایین دست جلوگیری می کند.

حفاظت مکانیکی دوگانه از زره نواری فولادی

کابل های توزیع ثانویه زیرزمینی علاوه بر مقاومت حرارتی، در هنگام نصب و دفن با تهدیدات فیزیکی دائمی مواجه می شوند. زره نوار فولادی یکپارچه (طراحی VV22/YJV22) نیاز به لوله کشی خارجی گران قیمت را از بین می برد:

مقاومت در برابر له شدن عالی:چارچوب نوار فولادی همپوشانی فشار عمودی سنگ و حرکت تجهیزات سنگین را در سنگرهای دفن مستقیم کاهش می دهد.

دفاع از جوندگان و آفات:گوفرها و موریانه های زیرزمینی می توانند به راحتی از روکش های پلاستیکی نرم بجوند و باعث اتصال کوتاه شوند. بسته بندی فلزی سخت آسیب های بیولوژیکی را به طور کامل مسدود می کند و عمر مفید شبکه را به بیش از 30 سال افزایش می دهد.

سفارشی سازی مستقیم کارخانه و امنیت منبع یابی

زیرساخت های عمومی با ایمنی بالا به کیفیت مواد سختگیرانه و بدون ایراد نیاز دارد. هر دسته از خطوط توزیع مقاوم در برابر آتش باید به طور کامل با چارچوب های معتبر تست نوع مانند IEC 60331 برای یکپارچگی مدار مطابقت داشته باشد.

درکابل تایتونگ، ما جدول زمانی پروژه شما را از طریق یک مدل تولید سفارشی 100٪ مستقیم کارخانه پشتیبانی می کنیم. ما اقلام از پیش ساخته شده و قدیمی ترخیص انبار را فشار نمی دهیم. در عوض، ما هر سفارش کابل های مقاوم در برابر آتش را به صورت سفارشی تولید می کنیم تا مستقیماً با صورتحساب های مقادیر خاص پروژه شما (BOQ) هماهنگ شود - ترکیبات دقیق چند هسته ای، مراحل مقطعی (مثلاً رده بندی 5 X 16 میلی متر مربع) و معیارهای عملکرد ملی شما مطابقت داشته باشد.

همین امروز با واحد توزیع برق نسوز ما تماس بگیریدبرای درخواست کاتالوگ محصولات مجاز، نقشه های ساختاری سفارشی، یا دریافت برآورد هزینه سریع و مستقیم کارخانه برای مناقصه توسعه زیرساخت آتی خود!
