چرا کابل های برق 1 کیلوولت LV برای شبکه ها ضروری هستند؟

خلاصه: در شبکه های توزیع برق ثانویه، مجتمع های تجاری و مناطق صنعتی بومی سازی شده، خطوط فشار ضعیف آخرین و حیاتی ترین پیوند را به کاربران نهایی تشکیل می دهند.کابل های توزیع برق ولتاژ پایین با ولتاژ 1 کیلو ولت و کمتر به عنوان مجرای اصلی این شبکه ها عمل می کنند. این مقاله مکانیک چند هسته‌ای داخلی، مزایای مواد و معماری‌های ایمنی کابل‌های آلومینیومی زره‌دار استاندارد 0.6/1kV را بررسی می‌کند و به مدیران پروژه کمک می‌کند تا بازده شبکه برق خود را به حداکثر برسانند.

فهرست مطالب

مقدمه

مهندسی سازه کابل های برق 5 هسته ای 0.6/1kV

مزیت هزینه استراتژیک آلومینیوم در توزیع ولتاژ پایین

ضرورت وجود سیستم های 5 هسته ای در مناقصه های برق مدرن

انطباق مستقیم کارخانه و منبع یابی پروژه

مقدمه

انتقال از پست‌های ولتاژ متوسط ​​به شبکه‌های مصرف‌کننده محلی نیازمند کابل‌های توزیع ثانویه بسیار پایدار است. این مدارها که در ولتاژ 1 کیلوولت و کمتر کار می کنند، باید به طور مداوم پروفیل های بار نوسان، عدم تعادل تک فاز و اختلالات فیزیکی خارجی زمین را مدیریت کنند. برای رسیدگی به این خواسته ها بدون افزایش بودجه ساختمان های شهرداری، مشاوران برق به طور گسترده ای به کابل های آلومینیومی زره ​​دار متکی هستند.

دقیقا برای پایداری طولانی مدت طراحی شده است،کابل تایتونگ کابل های توزیع برق کم ولتاژ 0.6/1kV درجه برتر را تولید می کند. خطوط ما با استفاده از فن‌آوری‌های تخصصی فشرده‌سازی و پیچش چند هسته‌ای، ترکیبی ایده‌آل از انعطاف‌پذیری مکانیکی و قابلیت اطمینان الکتریکی را برای پیشرفت‌های صنعتی جهانی ارائه می‌دهند.

مهندسی سازه کابل های برق 5 هسته ای 0.6/1kV

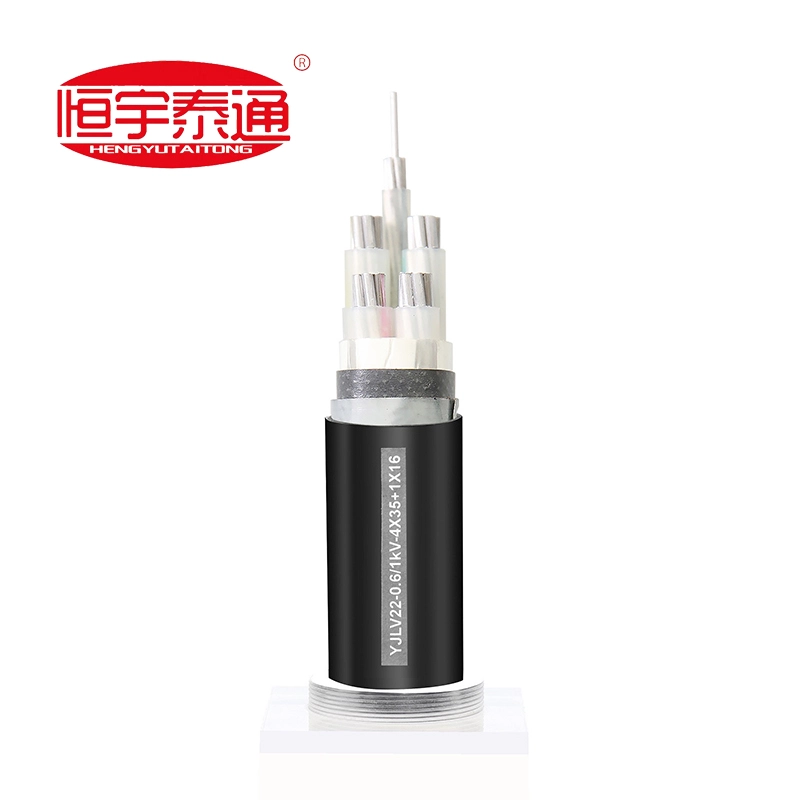

با نگاهی به پیکربندی‌های استاندارد مانند YJLV22-0.6/1kV، سطح مقطع کابل یک سیستم محافظ چند لایه پیشرفته را نشان می‌دهد که برای دفن مستقیم یا نصب کانال ساخته شده است:

هادی های آلومینیومی فشرده:شکل و رشته از آلومینیوم با خلوص بالا برای به حداکثر رساندن سطح مقطع الکتریکی و در عین حال از بین بردن شکاف های هوا در هسته.

عایق پلی اتیلن متقاطع (XLPE):عایق دی الکتریک بالا را فراهم می کند و به هادی های هسته اجازه می دهد تا در دماهای مداوم تا 90 درجه سانتی گراد به طور ایمن کار کنند.

ملافه و پرکننده داخلی:مواد پلی پروپیلن غیر رطوبت سنجی که ساختار چند هسته ای را کاملا گرد و از نظر ساختاری متعادل نگه می دارد.

زره نواری فولادی دوبل (DSTA):نوارهای فلزی همپوشانی که به طور محکم در زیر ژاکت بیرونی پیچیده شده اند، مقاومت سنگینی را در برابر بارهای خرد شدن زیرزمینی و ضربه های بیل حفاری ایجاد می کنند.

ژاکت بیرونی PVC سنگین:یک لایه ردیابی محیطی پیشرفته را فراهم می کند که در برابر اسیدهای خاک، نفوذ رطوبت و سایش ساینده مقاومت می کند.

مزیت هزینه استراتژیک آلومینیوم در توزیع ولتاژ پایین

برای شبکه های ثانویه منطقه ای گسترده، استفاده از هسته های مس می تواند باعث افزایش سرسام آور بودجه های تدارکاتی شود. سیستم های ولتاژ پایین مدرن، هادی های آلومینیومی فشرده را به دو دلیل تعیین کننده انتخاب می کنند:

1. صرفه جویی چشمگیر بودجه:خرید هسته آلومینیوم به طور ذاتی هزینه‌های مواد را تا 40 درصد در مقایسه با جایگزین‌های بسیار فرار مس کاهش می‌دهد و به پیمانکاران اجازه می‌دهد تا ردپای شبکه را در محدوده‌های مالی دقیق گسترش دهند.

2. مدیریت ساده در سایت:ماهیت سبک هسته‌های آلومینیومی باعث می‌شود که این کابل‌های چند هسته‌ای راحت‌تر از طریق کانال‌های پیچ در پیچ زیرزمینی کشیده شوند یا در سنگرهای عمیق قرار بگیرند و خستگی خدمه و ساعات نصب را به حداقل برساند.

ضرورت وجود سیستم های 5 هسته ای در مناقصه های برق مدرن

مقررات بین المللی ساختمان و مشخصات شبکه برق اغلب الزامی استمعماری کابل 5 هسته ای(به عنوان مثال، 3 فاز + 1 هسته خنثی + 1 هسته زمین اختصاصی) بیش از طرح های 4 هسته ای قدیمی:

هندلینگ هارمونیک برتر:مناطق تجاری مدرن مملو از بارهای غیر خطی هستند که جریان های هارمونیک بالا را از طریق خط خنثی به عقب می راند. پیکربندی هسته خنثی اختصاصی ما از اضافه بار حرارتی جلوگیری می کند.

زمین زنی بدون عیب:هسته زمین یکپارچه و جداگانه (PE) یک مسیر فوری و کم امپدانس به زمین را فراهم می کند. این تضمین می‌کند که مدارشکن‌ها فوراً در هنگام خطا کار می‌کنند و از تجهیزات پایین دست و پرسنل در برابر ولتاژهای لمسی خطرناک محافظت می‌کنند.

انطباق مستقیم کارخانه و منبع یابی پروژه

پروژه های توسعه شبکه برق ثانویه حاشیه صفر را برای خطاهای نصب یا نقص های ساخت باقی می گذارند. زیرساخت های ولتاژ پایین نیاز به همسویی فنی دقیق باIEC 60502-1پروتکل های استاندارد بین المللی

درکابل تایتونگ، ما یک مدل تولید سفارشی 100٪ مستقیم کارخانه را اجرا می کنیم. ما موجودی انبارهای قدیمی و عمومی را پاکسازی نمی کنیم. درعوض، هر دسته از کابل‌های توزیع ولتاژ پایین به‌صورت سفارشی اکسترود می‌شود تا با صورت‌حساب‌های دقیق پروژه شما (BOQ) مطابقت داشته باشد و از مراحل مقطعی مشخص شده (مثلاً 4✖35 + 1✖16 میلی‌متر مربع)، رنگ‌های ردیابی ژاکت تخصصی، و انطباق دقیق با برق محلی یا تطابق دقیق اطمینان حاصل شود.

همین امروز با بخش مهندسی ولتاژ پایین ما تماس بگیریدبرای ایمن کردن کاتالوگ‌های تست نوع مجاز، طرح‌های طرح مقطعی، یا دریافت ماتریس قیمت‌گذاری کارخانه آماده قرارداد برای مناقصه پروژه آتی شما!
