چرا کابل های برق مسی MV قابلیت اطمینان شبکه را تضمین می کنند

خلاصهبا گسترش صنایع سنگین مدرن و زیرساخت‌های شهری، شبکه‌های ولتاژ متوسط ​​به پایداری انتقال بی‌سابقه نیاز دارند.کابل های برق ولتاژ متوسط ​​از 6/10 کیلو ولت تا 26/35 کیلو ولتبه عنوان شریان های حیاتی توزیع الکتریکی با بار بالا عمل می کنند. این مقاله لایه‌های ساختاری حیاتی، مزیت‌های مهندسی و استانداردهای تست دقیق کابل‌های مسی ولتاژ متوسط ​​را تحلیل می‌کند و مدیران تدارکات زیرساخت را به سمت امنیت طولانی‌مدت شبکه هدایت می‌کند.

فهرست مطالب

1-مقدمه

2. لایه های ساختاری کابل های 6/10 کیلوولت تا 26/35 کیلوولت MV

3. چرا هادی های مس اکسل در سیستم های ولتاژ متوسط

4. حذف خطرات زیرزمینی: محافظ و زره پوش

5. انطباق فنی و سفارشی سازی کارخانه

مقدمه

شبکه های برق عملیاتی در محدوده ولتاژ متوسط ​​6 کیلو ولت تا 35 کیلو ولت تنش الکتریکی قابل توجهی را ایجاد می کند که خطوط استاندارد فشار ضعیف نمی توانند آن را تحمل کنند. در این پتانسیل های بالا، هر گونه بی نظمی ساختاری می تواند منجر به تخلیه جزئی فاجعه آمیز شود. برای تضمین تداوم بی‌وقفه پست‌های شهری و مناطق تولیدی عظیم، مهندسان مشاور به طور مداوم راه‌حل‌های ولتاژ متوسط ​​هسته مسی سنگین را مشخص می‌کنند.

به عنوان یک تولید کننده معتبر بین المللی،کابل تایتونگاز خطوط تولید ولکانیزاسیون زنجیره ای پیشرفته برای ارائه کابل های برق 6/10 کیلوولت تا 26/35 کیلوولت استفاده می کند که از حاشیه های ایمنی شبکه جهانی فراتر می رود و گزینه های توزیع با راندمان بالا را برای مناقصه های صنایع سنگین ارائه می دهد.

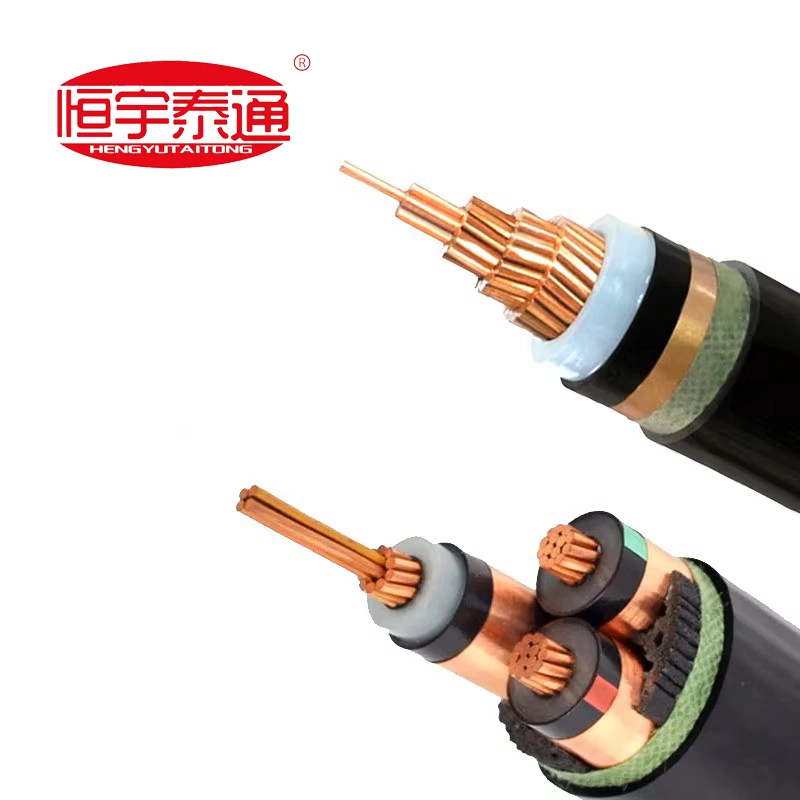

لایه های ساختاری کابل های MV 6/10 کیلوولت تا 26/35 کیلوولت MV

برخلاف سیم کشی ولتاژ پایین، کابل های ولتاژ متوسط ​​به یک لایه اکستروژن سه گانه پیچیده نیاز دارند تا میدان الکتریکی شدید داخلی را یکنواخت کند. مهندسی سازه شامل چندین منطقه ساخته شده با دقت است:

هادی: مس رشته ای فشرده دایره ای با خلوص بالا (کلاس 2) که حداکثر هدایت و قطر را به حداقل می رساند.

سپر نیمه هادی داخلی: یک لایه نیمه رسانا صاف که مستقیماً روی هادی اکسترود می شود تا غلظت تنش الکتریکی را از بین ببرد.

عایق XLPE: پلی اتیلن متقاطع بسیار تمیز، استرس ولتاژ بالا را تا 90 درجه سانتیگراد کارکرد مداوم را درمان می کند.

سپر عایق بیرونی: یک لایه نیمه رسانای برهنه یا پیوندی که میدان های الکتریکی شعاعی را یکنواخت می کند.

لایه محافظ فلزی: نوارهای مسی با رسانایی بالا یا سیم‌های مسی پیچیده شده برای حمل ایمن جریان شارژ خازنی و جریان خطا به زمین.

غلاف محافظ بیرونی: روکش PVC مقاوم و مقاوم در برابر آب و هوا یا پلی اتیلن با چگالی بالا که برای جداسازی محافظ فلزی از رطوبت زیرزمینی طراحی شده است.

چرا هادی های مس اکسل در سیستم های ولتاژ متوسط؟

در حالی که آلومینیوم به دلیل هزینه های اولیه کم بر خطوط برق محلی کم ولتاژ غالب است، مس با خلوص بالا استاندارد بلامنازع برای توزیع ولتاژ متوسط ​​6 کیلوولت تا 35 کیلوولت به چندین دلیل کلیدی است:

1. ظرفیت حمل جریان برتر: مس مقاومت الکتریکی قابل توجهی کمتری نسبت به آلومینیوم ارائه می‌کند و به تنظیمات تک هسته‌ای یا سه هسته‌ای اجازه می‌دهد تا بلوک‌های عظیم نیرو را از طریق کانال‌های کانال زیرزمینی محکم‌تر منتقل کنند.

2. افت ولتاژ به حداقل رسیده استهسته‌های مس برای کارکردهای صنعتی طولانی‌تر ضروری است، تلفات حرارتی انتقال خط را به طور چشمگیری کاهش می‌دهد.

3. استحکام کششی مکانیکی بالا: مس می تواند کشش های شدید را در طول مسیریابی ترانشه پیچیده یا تاسیسات حفاری جهت دار عمیق تحمل کند و خطرات کشش هسته را از بین ببرد.

از بین بردن خطرات زیرزمینی: محافظ و زره پوش

رایج‌ترین تهدید برای مدارهای ولتاژ متوسط ​​مدفون، درختکاری آب است - پدیده‌ای که در آن حفره‌های میکرو در عایق‌های ارزان همراه با رطوبت به آرامی کابل را در طول زمان تخریب می‌کنند.

کابل تایتونگاین خطر را با استفاده از مواد ترکیبی فوق‌العاده تمیز و تکنولوژی اتصال متقابل سه‌گانه هم‌اکستروژن از بین می‌برد. محافظ نوار مسی همپوشانی همراه با زره سیم فولادی اختیاری (SWA) یا زره نواری فولادی دوگانه (DSTA) یک مانع دوگانه را تشکیل می دهد. این سد به طور کامل فشار سنگ های زیرزمینی، نفوذ رطوبت و تخریب جوندگان را دفع می کند و طول عمر عملیاتی را بیش از 30 سال افزایش می دهد.

انطباق فنی و سفارشی سازی کارخانه

مناقصه‌های زیرساختی جهانی فضایی را برای مصالحه باقی نمی‌گذارد. سیستم های ولتاژ متوسط ​​نیاز به اجرای طراحی بی عیب و نقص دارند که توسط گواهینامه های تست نوع سفت و سخت پشتیبانی می شود.

درکابل تایتونگ، ما یک اتاق تهاتر عمومی انبوه سهام را اداره نمی کنیم. هر دسته از کابل‌های ولتاژ متوسط ​​تک هسته‌ای و سه هسته‌ای که بر روی یک مدل تولید سفارشی 100% مستقیم کارخانه کار می‌کنند، مستقیماً بر اساس صورتحساب‌های خاص پروژه شما (BOQ)، الزامات سیستم ردیابی و مشخصات محیطی محلی طراحی شده‌اند.

همین امروز با واحد فنی ولتاژ متوسط ​​ما تماس بگیریدبرای دسترسی به کاتالوگ های فنی کارخانه، برگه های طراحی مقطعی، یا دریافت تخمین هزینه سریع و آماده قرارداد برای مناقصه زیرساخت شبکه منطقه ای خود!
