چرا کابل های کنترل محافظ از نویز EMI جلوگیری می کنند؟

خلاصه:در کارخانه‌های تولید خودکار، ایستگاه‌های تولید برق و تأسیسات پردازش پیچیده، خطوط کنترل در کنار خطوط برق سنگین قرار دارند و میدان‌های الکترومغناطیسی شدید ایجاد می‌کنند.کابل های کنترلی محافظ ضد تداخلبه عنوان سیستم عصبی قابل اعتماد این عملیات عمل می کند. این مقاله معماری چندلایه مواد، مکانیک سرکوب تداخل الکترومغناطیسی (EMI) و مزایای محافظتی را که کابل‌های کنترل ممتاز را برای اتوماسیون صنعتی مدرن حیاتی می‌کند، بررسی می‌کند.

فهرست مطالب

مقدمه

آناتومی ساختاری کابل های کنترل ضد تداخل محافظ

چرا محافظ بافته در برابر نویزهای صنعتی حیاتی است؟

سناریوهای کاربردی بحرانی در مهندسی خودکار

انطباق مستقیم کارخانه و سفارش سفارشی

مقدمه

همانطور که کارخانه های صنعتی سیستم های خودکار هوشمندتر را ادغام می کنند، چگالی تجهیزات الکترونیکی به طور تصاعدی افزایش می یابد. این محیط با چگالی بالا مقادیر زیادی تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) ایجاد می کند. بدون محافظ کافی، سیگنال‌های کنترل ولتاژ پایین ارسال شده به کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC)، حسگرها و محرک‌ها می‌توانند به راحتی خراب شوند و منجر به قرائت‌های نادرست دستگاه، خطاهای سیستم یا خاموش شدن اضطراری خطرناک شوند.

برای ایمن سازی سیگنال های خودکار حیاتی،کابل تایتونگکابل های کنترلی ضد تداخل با محافظ سنگین تولید می کند. این خطوط کنترل با ترکیب هادی های بسیار انعطاف پذیر با محافظ فلزی متراکم، ارسال سیگنال بی عیب و نقص را در سراسر مناطق صنعتی به شدت مختل در سراسر جهان تضمین می کند.

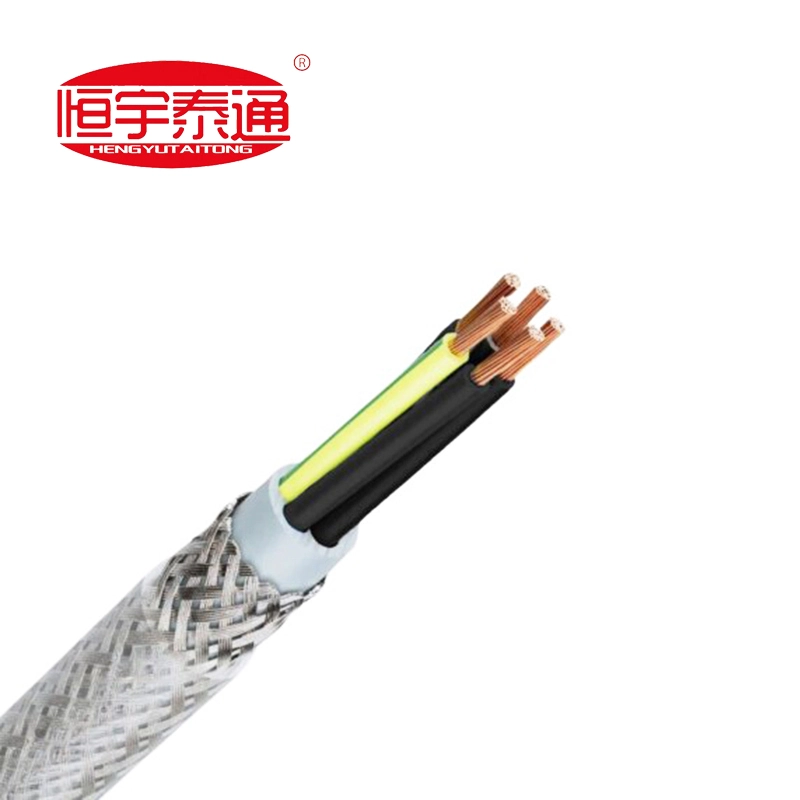

آناتومی ساختاری کابل های کنترل ضد تداخل محافظ

پیکربندی داخلی یک کابل کنترل استاندارد لایه به لایه مهندسی شده است تا نویز خارجی را از هادی های مسی داخلی جدا کند:

هادی های مسی با خلوص بالا: از سیم‌های مسی ساده چند هسته‌ای و ریز رشته‌ای تشکیل شده است که حداکثر هدایت الکتریکی و انعطاف‌پذیری عالی را برای مسیریابی محکم در پانل‌های کنترل فراهم می‌کند.

عایق رنگی: ترکیب عایق PVC یا XLPE ممتاز با کد رنگی متمایز (شامل سیم زمینی استاندارد سبز/زرد) برای شناسایی ساده ترمینال و ایمنی در هنگام نصب.

بستر داخلی / لایه غلاف: یک پوشش پلیمری صاف یا لایه اکسترود شده که هسته های پیچ خورده را محکم به هم می چسباند و یک بالشتک محافظ برای سپر پوشاننده تشکیل می دهد.

سپر فلزی بافته شده با پوشش بالا: یک نوار مسی یا فولادی قلع‌بافتی متراکم و متقاطع که هسته‌های داخلی را می‌پوشاند و به عنوان یک مانع الکترومغناطیسی غیرقابل نفوذ عمل می‌کند.

ژاکت بیرونی ضد شعله: یک غلاف PVC مقاوم که برای مقاومت در برابر پاشش روغن، ردیابی رطوبت، سایش و انتشار شعله در سینی های کابل باز ساخته شده است.

چرا محافظ بافته در برابر نویزهای صنعتی حیاتی است؟

در حالی که سیم‌های کنترل بدون محافظ در حلقه‌های الکتریکی پایه به خوبی کار می‌کنند، هاب‌های صنعتی خودکار به سه دلیل عملکرد کلیدی، سپرهای بافته شده با پوشش بالا را الزامی می‌کنند:

1. جذب EMI و RFI جامع: قیطان فلزی مانند قفس فارادی عمل می کند. امواج الکترومغناطیسی تابیده شده از موتورهای بزرگ اطراف، ترانسفورماتورها و کابل‌های برق فشار قوی را رهگیری می‌کند و به طور ایمن جریان‌های سرگردان را قبل از اینکه سیگنال‌های هسته داخلی را مختل کنند، به سمت زمین منحرف می‌کند.

2. قدرت انعطاف پذیر برتر: بر خلاف حفاظ های فویل آلومینیومی استاتیک که به راحتی می توانند در صورت خم شدن مکرر در داخل ماشین آلات دینامیک پاره یا ترک بخورند، یک بافته فلزی بافته شده یکپارچگی محافظ ساختاری 100% را حتی تحت خم شدن و چرخش مکانیکی مداوم حفظ می کند.

3. پیشگیری از بحث متقابل: در مجراهای کنترل چند هسته ای، جریان های فرکانس بالا در یک سیم می توانند به مدارهای مجاور وارد شوند. قیطاندن دقیق گروه‌های کابل را جدا می‌کند و جریان‌های داده‌ای تمیز و مستقل را تضمین می‌کند.

سناریوهای کاربردی بحرانی در مهندسی خودکار

به لطف قابلیت اطمینان ضد تداخل، کابل‌های کنترل محافظ به شدت در مناقصه زیرساخت‌های دقیق مشخص می‌شوند:

خطوط مونتاژ خودکار و رباتیک: اتصال میزهای کنترل مرکزی PLC به بازوهای رباتیک خودکار و نوار نقاله های مونتاژ که به حلقه های فرمان بدون وقفه نیاز دارند.

تابلوهای کنترل و رله پست: اتصال ابزارهای اندازه گیری، رله های حفاظتی و کنترل های تابلو برق در محیط های برق با ولتاژ بالا.

پالایشگاه های پتروشیمی و فرآوری: انتقال خوانش سنسور دما، فشار و دبی سنج ظریف بر روی کابل های طولانی داخلی و خارجی.

HVAC و مدیریت ساختمان: مسیریابی حلقه های کنترل ایمن و کم صدا از طریق بلندمرتبه های تجاری برای مدیریت تهویه خودکار، آسانسورها و معماری های امنیتی.

انطباق مستقیم کارخانه و سفارش سفارشی

ابزار دقیق اجازه می دهد تا حاشیه صفر برای عدم تعادل امپدانس یا شکاف محافظ. قراردادهای تدارکات صنعتی مطابقت دقیق با استانداردهای کیفیت سختگیرانه مانند IEC 60227 یا هنجارهای صنعتی منطقه ای را الزامی می کند.

درکابل تایتونگ، ما سیستم های تسویه موجودی سفت و سخت و تولید انبوه را به نفع یک مدل تولید سفارشی 100٪ مستقیم کارخانه ای رد می کنیم. ما درک می کنیم که هر راه اندازی اتوماسیون به تعداد هسته های منحصر به فرد، ترتیبات زمینی خاص و ویژگی های عایق تخصصی نیاز دارد. ما هر دسته از کابل‌های کنترل را مستقیماً بر اساس صورت‌حساب‌های خاص پروژه شما (BOQ) سفارشی می‌سازیم - اندازه هسته، نسبت‌های پوشش محافظ و ترکیبات پوشش را برای مطابقت با محیط الکتریکی دقیق شما کالیبره می‌کنیم.

همین امروز با تیم مهندسی ابزار دقیق ما تماس بگیریدبرای درخواست نقشه های فنی تأیید شده، طرح های چیدمان هسته سفارشی، یا دریافت تخمین قیمت مستقیم و مستقیم کارخانه برای مناقصه پروژه آینده خود!
